皆様こんにちは！SSD交換ドクターの修理スタッフです！

前回の「液晶パネルの特徴解説」に続き、今回は 「Lenovo 500e Chromebook Gen 4s（83L5S02S00）」の液晶パネル交換・分解手順 を徹底解説します！

GIGAスクール構想モデルとして多くの学校等で導入されている本機ですが、実際にパーツ交換を行う際には「知っておかないとトラップにハマるポイント」がいくつか存在します。

現場の修理担当スタッフから得たプロ目線の注意点・テクニックとあわせて詳しくご紹介しますので、DIY修理や社内メンテナンスの参考にしてみてください！

今回使用するツール

作業に入る前に、必ず本体の電源を切り、バッテリーコネクターを外した状態（絶縁状態）で行ってください。

液晶ベゼル（フレーム）下部などにあるネジ頭を隠している丸いシールですが、本モデルのシールは非常に剥がれづらい仕様になっています。強引にプラスチックヘラなどでこじると、ベゼルに傷がついたりシールが変形してしまいます。

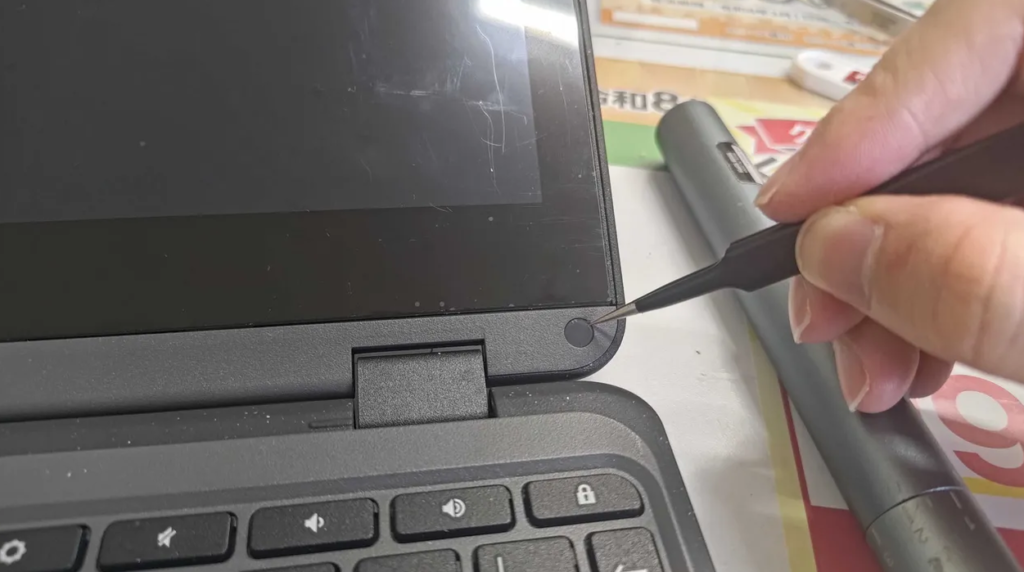

【写真1：ネジ隠しシールをピンセットで剥がす様子】

【プロのテクニック】 先端が非常に鋭利な「鋭角ピンセット」を使用します。シールの端（極小の隙間）にピンセットの先端を少し刺し込み、「てこの原理」の要領で下から持ち上げるように浮かせると、ベゼルに傷をつけず綺麗に剥がすことができ、復元時の見栄えも美しく保てます。

ベゼルを外し、液晶ユニット裏側やWEBカメラ周りのケーブルにアクセスする際、カメラモジュール等を固定・シールドしている「アルミ製シール」があります。

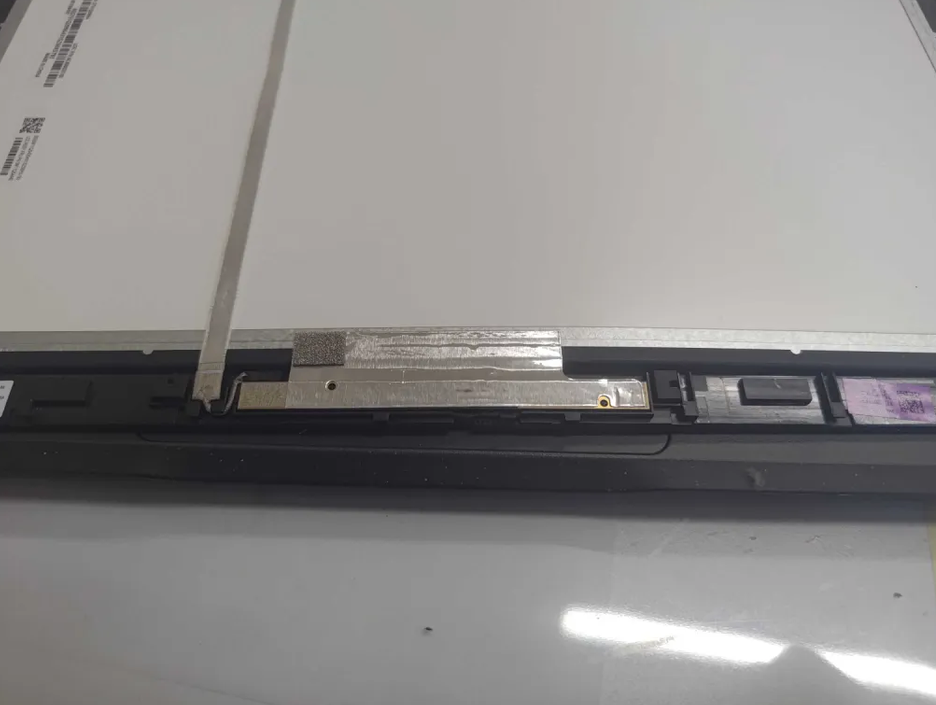

【写真2：アルミ製シールが貼り付けられている箇所】

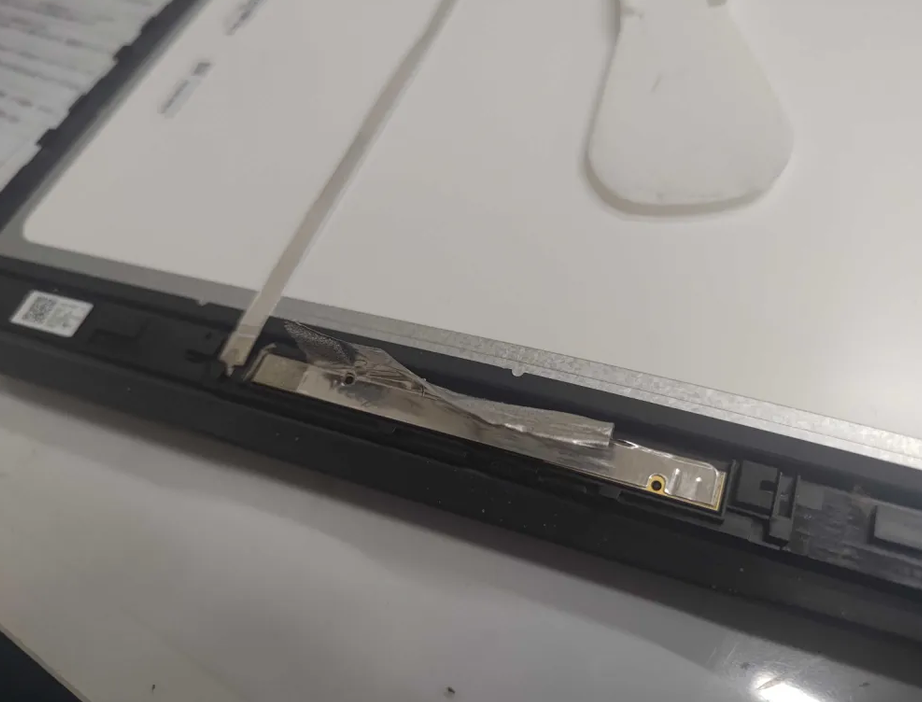

【写真3：へら等を使って破れないよう慎重に剥がす様子】

【プロのテクニック】 このアルミシールは非常に薄く破れやすいため、手で引っ張ると一気に破れてしまいます。薄型の樹脂製ヘラ（スパッジャー）などをシールとフレームの間に差し込み、両端から徐々に粘着を剥がしていくのが綺麗に剥がすコツです。

液晶パネル交換後によくあるトラブルが「画面を閉じてもスリープに入らない」「開いているのに画面が点かない」という現象です。

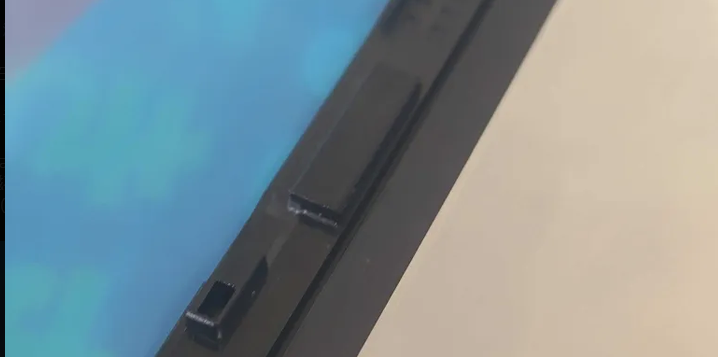

実は本機では、モニタの開閉状態を判断するための「磁石」が液晶パネル側面のプラスチック枠内に埋め込まれています。

【プロのテクニック】

組み戻す前に必ず磁石の有無と取り付け向きをチェックしてください。磁石がない、あるいは向きが逆になっていると、センサーが反応せず正常にスリープ制御ができなくなってしまいます。

新しい液晶パネルをセットし、各コネクター・ケーブル・ネジを元通りに組み戻します。

最後にもう一度各ポイント（ネジ隠しシールの粘着、アルミシールの固定、磁石の位置）を確認したら、電源を入れてチェックを行います！

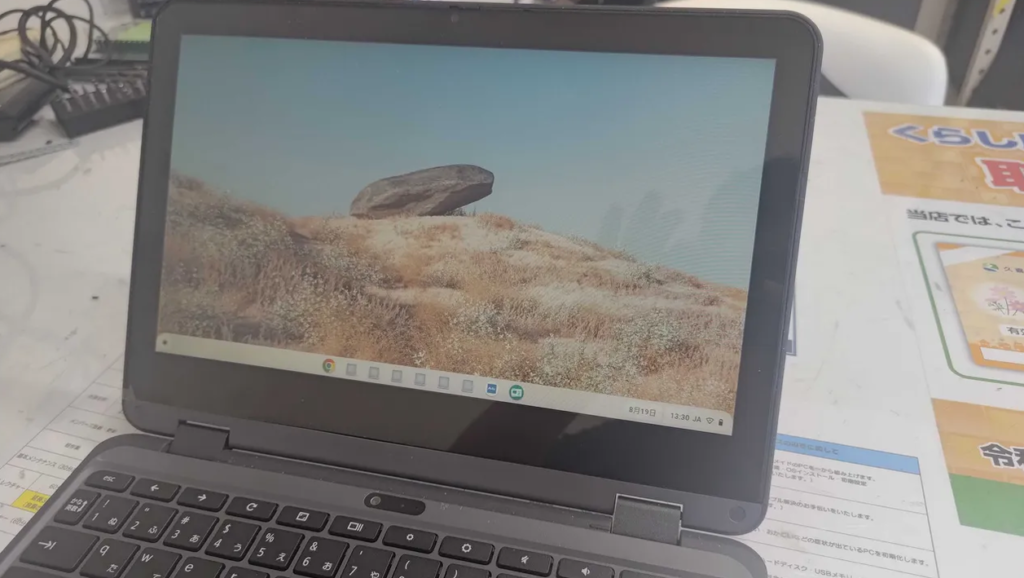

【写真4：修理完了後、正常に起動・表示されたChromebook 500e Gen 4s】

画面がくっきりと表示され、タッチパネルの反応や開閉時のスリープ動作（磁石の反応）に問題がなければ、無事に修理完了です！

Lenovo 500e Chromebook Gen 4s の液晶交換は、一見シンプルに見えますが、

という3つの注意点を押さえておくことで、作業事故や初期不良のようなトラブルを未然に防ぐことができます。

SSD交換ドクターでは、SSD交換だけでなくこうしたChromebookの液晶修理・各種トラブルにも幅広く対応しております。「自分でやるのは不安…」という場合は、ぜひお気軽にご相談ください！
